電磁吸着搬送機の停電時ワーク落下防止対策
プレス部品を電磁吸着搬送中に停電するとワーク脱落する
新規の自動車部品メーカー様より、停電時のワーク落下事故の防止対策でご相談を頂きました。
プレス部品製造ラインにて、電磁吸着搬送を使用しているが、瞬停を含む停電時に
電磁吸着したワークの脱落事故が発生してしまっているとのことでした。
電磁吸着等、電気を用いた吸着でワークを搬送されることも多くあるかと思いますが
停電時の対策をしっかりと実施しなければ、甚大な労働災害にも繋がりかねません。
【提案内容】
メーカー：株式会社フジタ
品名：電磁石コントローラ
型式：FSCG-9003-15-P（電磁吸着機）
電源仕様：一次側電源容量 500W
電圧 単相100V～単相220V
突入電流 200Vの場合・・・約20A
100Vの場合・・・約10A

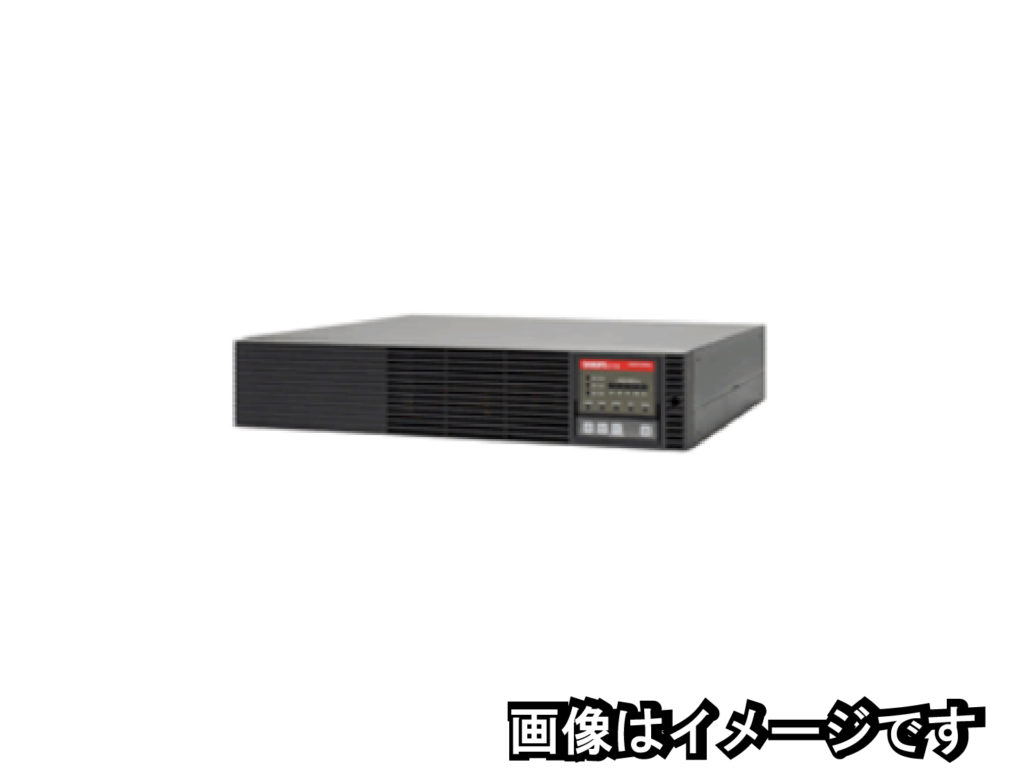

電磁吸着機の電源部にUPS（無停電電源装置）を追加して停電時にバックアップする
弊社の技術者にて、お客様の現状や用途、ご要望等を詳細にヒアリングさせていただきました。
今回は、電磁吸着機の電源にUPS（無停電電源装置）を追加して、停電時の電磁チャック吸着物落下防止をご提案。
停電時にはUPS内蔵バッテリーから供給される電気で、電磁吸着が継続可能なのでワークが落下しません。
UPSには様々な電池タイプがあるため、お客様の用途・ポイントに応じて最適な機器を提案することが重要です。
安価な鉛蓄電池タイプ（※期待寿命：装置7年・バッテリ5年（周囲温度25℃））
メンテナンスフリーのリチウムイオン電池タイプ（※期待寿命：装置10年・バッテリ10年（周囲温度30℃）
今回は、電磁吸着機の電源電圧は200V及び100Vどちらでも対応可能とのことでした。
【ご提案内容】
メーカー：山洋電気株式会社
型式：
【鉛バッテリータイプ】
①容量1kVA 入出力200V（小型制御弁式鉛蓄電池搭載UPS）
型番：E11B102A002AM
標準価格：￥154,000-
②交換用バッテリ （①の交換用バッテリ）
型番：S-BPE11B102A0003
標準価格：￥36,000-
③容量2kVA 入出力100V（小型制御弁式鉛蓄電池搭載UPS）
型番：E11B202A001AM
標準価格：￥295,000-
④交換用バッテリ （③の交換用バッテリ）
型番：S-BPE11B202A0003
標準価格：￥63,000-
【リチウムイオンバッテリータイプ】10年メンテナンスフリー
⑤容量1kVA 入出力100V・リチウムイオン電池搭載
型番：S-A11KL102B0013SSN00
標準価格：￥414,000-
＊価格は税別表記です。2023年4月1日現在の価格です。
今回は、コストを優先したいとのことで、鉛バッテリータイプをご発注頂きました。
バッテリータイプを2種類提案する事で、初期投資価格抑制かメンテナンスコスト低減かを
お客様自身で選択できたと、非常にお喜び頂くことが出来ました。
UPS等の電気機器の豊富な納入実績を有する当社であれば、
本事例のようにお客様のご要望から、複数のご提案を実施させていただくことが可能です。
状況によってQCDの優先度が変わる場合も多くあるかと思います。
当社はお客様のメリットを第一に考え、最適なご発注を頂くことを重要視しております。
UPSに限らず、工場内の電気・FA機器でお困りごとをお抱えのお客様がおられましたらお気軽ご相談ください。
